MCAP 学习指南：从机器人采集到模型训练

MCAP 是机器人数据的原始事实层，而不是所有下游数据形态的替代品。ROS bag 解决“怎样录制与回放”，LeRobot Dataset 解决“怎样把数据组织成训练样本”，它们可以同时存在于一条数据链路里。

目录

1. MCAP 基础概念

2. MCAP 与 ROS bag

3. MCAP 与 LeRobot Dataset

4. MCAP 采集后的典型应用

5. 推荐的数据架构

6. 格式选型方法

7. 落地原则

8. 快速自测

一、MCAP 基础概念

1.1 MCAP 是什么

MCAP 是面向机器人、自动驾驶和其他发布—订阅系统的时序消息容器。它可以把以下内容放进一个可追加写入的文件：

• 消息定义 Schema

• 数据通道 Channel

• 带时间戳的 Message

• 压缩数据块 Chunk

• 时间与消息索引

• Metadata 元数据

• Attachment 附件

• 完整性校验信息

简单来说，MCAP 可以理解为机器人的“原始数据母带”或“黑匣子”：相机、雷达、IMU、关节状态、控制指令、规划结果和系统事件，都可以按照各自的频率进入同一条时间线。

MCAP 的主要特点包括：

• 自描述：Schema 可以随文件保存，降低对原始软件环境的依赖。

• 序列化无关：容器不限定只能保存 ROS 消息，也可以保存 CDR、Protobuf、JSON 等编码。

• 追加式写入：适合机器人运行过程中持续记录。

• 多频率数据：不同 Channel 可以保留各自的原始采样频率。

• 按时间随机读取：通过 Chunk Index 和 Message Index 跳转到指定时间范围。

• 压缩与完整性检查：支持 Chunk 级 LZ4、Zstd 压缩以及多层 CRC。

• 附件与元数据：可同时保存标定文件、机器人配置、任务信息和诊断文件。

1.2 MCAP 不是什么

MCAP 本身不是：

• 训练数据集规范

• Parquet 的替代品

• LeRobot Dataset 的替代品

• 只能由 ROS 使用的格式

• 强制定义 Episode、Task 或统一 FPS 的数据模型

MCAP 优先保留现场实际发生过什么。Episode、Task、统一训练帧和模型特征等语义，通常在后续数据加工环节产生。

1.3 MCAP 文件内部结构

run_001.mcap
├── [Header]
├── [Schema]
├── [Channel]
│   ├── /camera/front       30 Hz
│   ├── /joint_states      100 Hz
│   ├── /imu               400 Hz
│   └── /action_cmd         50 Hz
├── [Chunk]
│   └── Timestamped Messages
├── [Attachment]
│   ├── calibration.yaml
│   └── robot_config.json
├── [Metadata]
├── [Message Index / Chunk Index]
├── [Data End]
├── [Summary]
└── [Footer]

各部分的作用如下：

二、MCAP 与 ROS bag

2.1 先分清框架与存储格式

“ROS bag”有两种常见含义：

1. ROS 1 的经典 .bag 文件格式。

2. 泛指 ROS 2 ros-bag2 的录制结果。

在 ROS 2 中，ros-bag2 是录制和回放框架，而 MCAP、SQLite3 是它可以选择的存储后端。

ROS 2 Topic
    │
    ▼
ros2 bag record
    │
    ├── MCAP 存储插件       → run.mcap
    └── SQLite3 存储插件    → metadata.yaml + run_0.db3

因此，“用 ros-bag2 录制”和“得到 MCAP 文件”并不矛盾。ROS 2 Iron 开始，MCAP 成为 ros-bag2 的默认存储格式；SQLite3 后端仍然可以显式选择。

2.2 三个需要区分的对象

MCAP

跨框架的时序消息容器，支持 ROS 1、ROS 2、Protobuf 等数据，具备 Chunk、索引、CRC、Metadata 和 Attachment。

ROS 1 Bag 2.0

面向 ROS 1 Topic 和消息序列化设计的经典容器，主要包含 Connection、Chunk、Index Data 和 Chunk Info。

ROS 2 ros-bag2 SQLite3

ros-bag2 的数据库存储后端，将 Topic、时间戳和 CDR 消息保存到 .db3 数据库，并通过 metadata.yaml保存 Bag 摘要。

2.3 核心对比

2.4 ROS 2 常用命令

录制为 MCAP：

BASH复制

ros2 bag record -s mcap --all

录制为 SQLite3：

BASH复制

ros2 bag record -s sqlite3 --all

将旧 ros-bag2 数据转换为 MCAP：

BASH复制

ros2 bag convert -i old_bag -o convert.yaml

转换配置中需要将目标 storage_id 设置为 mcap。

2.5 工程选型建议

• ROS 2 新项目：优先使用 ros-bag2 + MCAP。

• ROS 1 遗留项目：现场继续使用 .bag 保证兼容，在归档或数据平台侧转换为 MCAP。

• 旧 ROS 2 .db3：不必立即废弃，可根据云端读取、跨语言和工具链需求逐步迁移。

• ROS 与非 ROS 混合系统：可以使用 MCAP 统一不同序列化协议和数据来源。

三、MCAP 与 LeRobot Dataset

3.1 两者不是一回事

MCAP 和 LeRobot Dataset 位于数据链路的不同层：

• MCAP：保存机器人运行时的原始时序事实。

• LeRobot Dataset：把原始数据整理成模型可以直接学习的 Frame、Episode 和 Task。

推荐的数据链路是：

MCAP 原始采集
    ↓
时间同步、质量过滤、重采样、Episode 切分、任务标注
    ↓
LeRobot Dataset
    ↓
PyTorch DataLoader / 策略模型 / VLA 训练

3.2 文件结构对比

MCAP 通常是单个自包含容器：

run_001.mcap
├── Schema / Channel
├── Timestamped Messages
├── Chunk / Index
├── Attachment / Metadata
├── Summary
└── Footer

LeRobot Dataset 是由多个文件类型共同组成的数据集目录：

lerobot_dataset/
├── data/
│   └── chunk-000/
│       └── file-000.parquet
│           ├── timestamp
│           ├── episode_index
│           ├── observation.state
│           └── action
├── videos/
│   ├── observation.images.front/
│   │   └── chunk-000/file-000.mp4
│   └── observation.images.wrist/
│       └── chunk-000/file-000.mp4
└── meta/
    ├── info.json
    ├── stats.json
    ├── tasks.jsonl
    └── episodes/
        └── chunk-000/file-000.parquet

LeRobot 与 Parquet 也不是一码事。Parquet 只是 LeRobot Dataset 用来保存状态、动作和其他低维表格数据的存储格式之一；视频通常使用 MP4，Episode 和 Task 还需要额外元数据进行组织。

3.3 时间模型不同

MCAP 保留不同传感器的原始异步节奏，例如：

LeRobot Dataset 通常会把它们投影到统一训练帧，例如 30 Hz：

Frame 100 = 图像帧 + 对齐后的状态 + Action + Episode ID + Task ID
Frame 101 = 图像帧 + 对齐后的状态 + Action + Episode ID + Task ID
Frame 102 = 图像帧 + 对齐后的状态 + Action + Episode ID + Task ID

这一步通常涉及：

• 时间同步

• 最近邻采样或插值

• 相机帧选择

• 动作与观测时延处理

• Episode 边界定义

• 无效片段过滤

这些规则需要进入数据集版本记录，否则同一份 MCAP 可能被不一致地转换成不同训练样本。

3.4 核心对比

3.5 推荐策略

保留 MCAP，派生 LeRobot Dataset。

对于成本高、难以复现的真机数据：

1. 机器人端用 MCAP 记录尽可能完整的原始数据和系统事件。

2. 数据平台进行同步、过滤、切片、标注和版本管理。

3. 训练侧生成可追溯的 LeRobot Dataset。

4. 每个训练数据集版本记录源 MCAP、时间范围、转换代码和参数。

训练格式可以重新生成，丢失的原始信号通常无法找回。

四、MCAP 采集后的典型应用

4.1 数据闭环

数据回流

机器人端采集
Raw MCAP 原始日志

上传、归档与自动质检
完整性 · Topic · 频率 · 时间戳

发现与使用
可视化诊断 · KPI · Episode · 回放 · 标定

场景切分、同步与标注
生成可追溯的派生数据

转换训练数据集
LeRobot · RLDS · Parquet + MP4

策略 / VLA / 奖励模型训练

离线评测与难例挖掘

补标、补采与新数据集版本

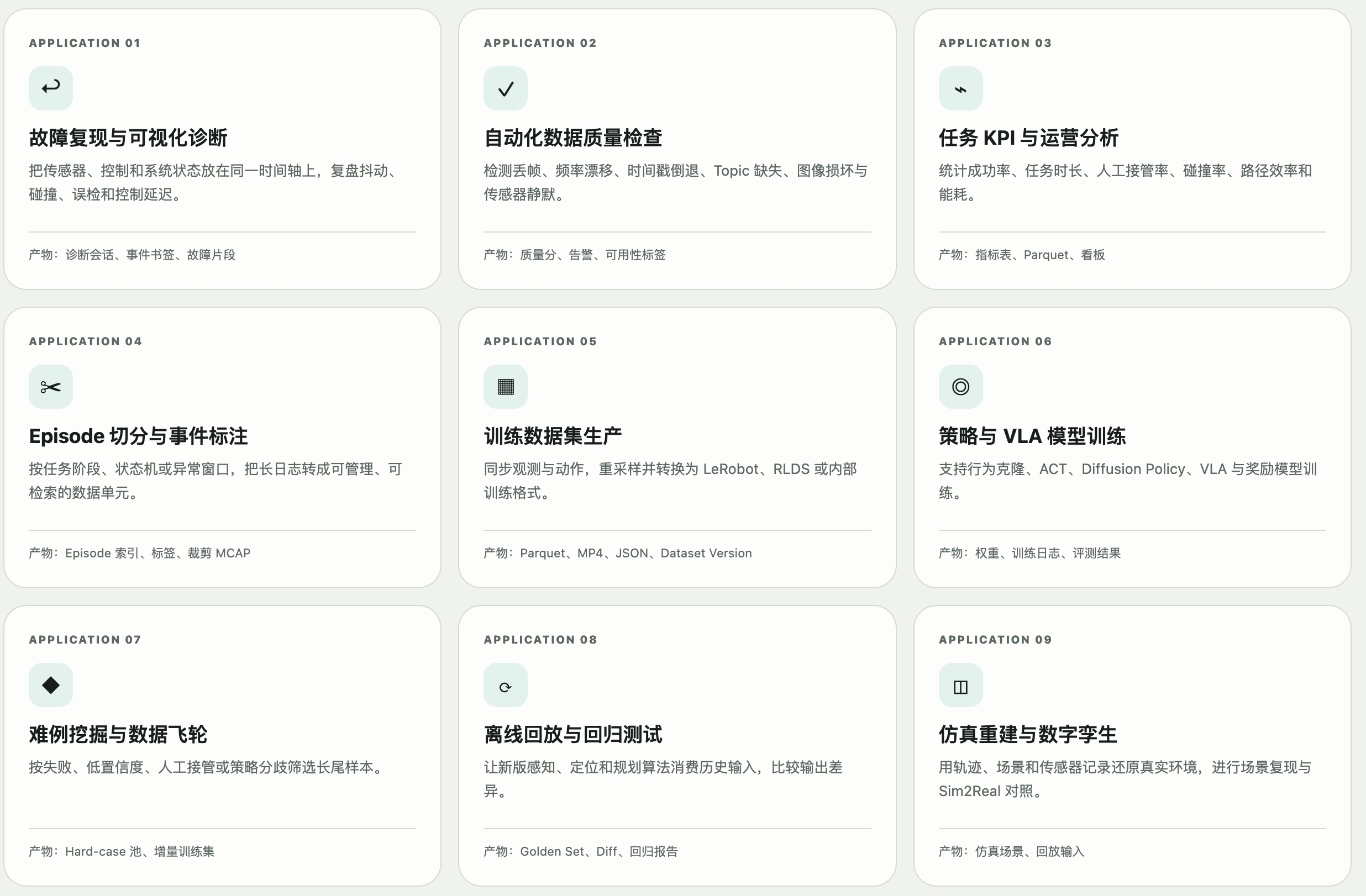

4.2 十二类典型应用

1. 故障复现与可视化诊断

把传感器、控制和系统状态放到同一时间轴上，复盘抖动、碰撞、感知误检、规划异常或控制延迟。

典型产物：诊断会话、事件书签、故障片段。

2. 自动化数据质量检查

检测丢帧、频率漂移、时间戳倒退、Topic 缺失、图像损坏、关节越界和传感器静默。

典型产物：质量分、告警、数据可用性标签。

3. 任务 KPI 与运营分析

统计任务成功率、任务时长、人工接管率、碰撞率、路径效率、能耗以及不同机器人和软件版本的表现。

典型产物：指标表、Parquet、运营看板。

4. Episode 切分与事件标注

按照任务开始与结束、状态机、操作阶段或异常窗口，把长时间日志转成可管理、可检索的数据单元。

典型产物：Episode 索引、事件标签、裁剪 MCAP。

5. 训练数据集生产

同步 Observation 与 Action，进行重采样、特征计算和质量过滤，再转换为 LeRobot、RLDS、robomimic 或内部训练格式。

典型产物：Parquet、MP4、JSON、Dataset Version。

6. 策略与 VLA 模型训练

使用真实轨迹进行行为克隆、ACT、Diffusion Policy、VLA 或奖励模型训练。

典型产物：模型权重、训练日志、评测结果。

7. 难例挖掘与数据飞轮

按照失败、低置信度、人工接管或策略分歧，筛选长尾样本并集中补标、重放和再训练。

典型产物：Hard-case 池、增量训练数据集。

8. 算法离线回放与回归测试

让新版感知、定位、规划和控制算法消费历史输入，比较输出差异，并构建可重复的发布门禁。

典型产物：Golden Set、输出 Diff、回归测试报告。

9. 仿真重建与数字孪生

利用轨迹、场景和传感器记录还原真实环境，支持 Log Replay、场景复现以及 Sim2Real 对照。

典型产物：仿真场景、回放输入、场景参数。

10. 标定与系统辨识

利用多传感器同步数据估计内外参、时间偏差、动力学参数、摩擦和执行器响应特性。

典型产物：标定参数、系统模型、误差报告。

11. 预测性维护与车队管理

分析电流、温度、振动、错误码和性能退化趋势，识别个体异常与批次共性问题。

典型产物：设备健康度、维护告警、车队画像。

12. 事故取证与安全审计

保留事故发生前后的完整上下文、软件版本和操作链路，支持责任分析、合规审查与安全改进。

典型产物：证据包、事件时间线、安全复盘报告。

五、推荐的数据架构

按照“事实、发现、场景、训练”进行分层。

第 1 层：原始事实层

目标：完整保存机器人实际发生过什么。

• Raw MCAP

• Schema、Attachment 和 Metadata

• 对象存储与生命周期策略

• 文件完整性和采集质量信息

第 2 层：索引与指标层

目标：让海量文件可查、可筛选、可汇总，而不必每次扫描全部 MCAP。

• 机器人、任务、地点、时间和软件版本索引

• Topic、频率和质量指标

• 事件索引

• Parquet、关系数据库或搜索引擎

• 车队 KPI

第 3 层：场景与 Episode 层

目标：围绕研发、算法和标注问题组织可复用的数据片段。

• Episode Manifest

• 任务阶段与事件标签

• 裁剪 MCAP 或时间窗口引用

• 标注版本

• 源文件与时间范围血缘

第 4 层：训练与评测层

目标：针对模型读取效率和训练框架生成派生资产。

• LeRobot Dataset

• RLDS

• Parquet + MP4

• 训练集、验证集、测试集和回归集

• 数据集统计信息与版本 Manifest

分层架构的核心价值

六、格式选型方法

格式选型不应该只问“哪个格式更先进”，而应该先问谁在消费数据、需要怎样的访问模式。

最简判断方法：

要复盘事实，读 MCAP；要做统计，读 Parquet；要复用场景，建 Episode；要训练策略，生成 LeRobot 等训练格式。

七、落地原则

1. 原始 MCAP 尽量不可变

不要在原文件上反复“清洗覆盖”。所有派生数据都通过版本化流水线生成，并能追溯到源文件和时间区间。

2. 统一时钟与时间语义

明确采集时间、消息时间、控制周期、时区和同步误差。训练前采用的对齐与插值方法也要进入版本记录。

3. Schema 与软件版本同行

记录消息定义、机器人配置、固件、算法、模型和参数版本，否则历史数据可能变成“可以读取但无法正确解释”。

4. 先建数据目录，再做大规模转换

先让数据可搜索、可检查质量，再只转换真正进入分析或训练的数据，避免无效计算和存储膨胀。

5. Episode 是一种视图，不是唯一真相

同一段原始时间线可以按照任务、故障或训练需求切成不同 Episode，因此切分规则和标签需要版本化。

6. 训练数据集必须能够重建

保存源 MCAP、转换代码、转换参数、同步规则、标注版本和 Manifest，使每个模型权重都能回答“它使用过哪些数据”。

八、Q&A

1. ros-bag2 和 MCAP 是竞争关系吗？

不是。ros-bag2 是 ROS 2 的录制和回放框架，MCAP 是它可以使用的存储后端。

2. LeRobot 和 Parquet 是一码事吗？

不是。LeRobot Dataset 是训练数据集规范；Parquet 只是它用来保存状态、动作等低维数据的文件格式之一。

3. 为什么不只保存 LeRobot Dataset？

训练视图可能舍弃诊断、标定、系统事件或暂时不用的信号。真机数据成本高且难以复现，保留原始 MCAP 可以支持未来重新加工。

4. 为什么分析平台通常还需要 Parquet？

MCAP 适合按时间和 Channel 读取消息，Parquet 适合按列过滤、聚合和批量分析。KPI、质量指标和训练特征通常更适合列式存储。

5. 最重要的数据治理原则是什么？

原始 MCAP 尽量不可变，所有同步、切片、标注和训练数据集都应该记录源文件、时间范围、处理代码与参数，保证可追溯、可重建。
